Sondermessing


KONDENSATORROHRE

Kondensatorrohre
Kondensatorrohre

Abmessungsbereich/Main Size Range>: 3 x 0,3 mm bis 108 x 3 mm (AD x Wd/OD x Wt)

Legierung / Alloy Festigkeit / Harsness ASTM
CuZn20Al2As F34 / F39 B111C68700
CuZn28Sn1As F32 / F36 B111C44300
CuNi10Fe1Mn F29 B111C70600
CuNi30Mn1Fe F37 B111C71500
CuNi30Fe2Mn2 F42 B111C71640
CuZn30 / CuZn30As F35 B111C26000
SF-Cu F25 B111C12200
CuAl5As F35 B111C60800

Ovalrohre und Seewasserrohre auf Anfrage

Oval Tubes and Sea-water Pipelines on request

KONDENSATORROHRPLATTEN

Kondensatorrohrplatten

Stärke: 0,5 – 50 mm

Legierung UNS
OF-Cu C10200
SE-Cu C10300
E-Cu C11000
CuZn20Al2 C68700
CuZn38SnAl
CuZn38Sn1 C46400
CuNi10Fe1Mn C70600
CuNi30Mn1Fe C71500
CuAl8Fe3 C61400
CuAl10Ni5Fe4 C6300
CuSn6 C51900
CuSn8 C52100

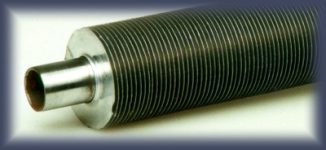

RIPPENROHRE

Rippenrohre










• hochberippte Rohre / High-finned tubes
• mittelhochberippte Rohre / Medium-hight finnes tubes
• niedrigberippte Rohre / Low-finned tubes
NIEDRIGBERIPPTE ROHRE / low – finned tubes
Glattrohrdurchmesser: / Plain tube diameter: 12,7 – 32,0 mm
Rippenleitung: / Fin divison: 16 – 40 Rippen /Zoll (Fins/inch)
Rippenhöhe: / Fin height: 0,6 – 1,5 mm
Rohrlänge max: / Tube length max: 15 m
MITELHOCHBERIPPTE ROHRE / mediumhigh-finned tubes
Glattrohrdurchmesser: / Plain tube diameter: 13,0 – 28,0 mm
Rippenleitung: / Fin divison: 7 – 11 Rippen / Zoll (Fins/inch)
Rippenhöhe: / Fin height: 3,5 – 4,5 mm
Rohrlänge max: / Tube length max: 15 m
HOCHBERIPPTE ROHRE / high-finnes tubes
Kernrohrdurchmesser / Center tube diameter 10 – 38 mm
Kernrohr mit Rippe / Center tube with fin 18 – 76 mm
Rippenhöhe / Fin height min. 4 mm
Bandstärke / Strip thickness 0,2 – 1,0 mm
Fuß / Foot I – Fuß (gerade aufgesetzt) Î – Foot (straight couples /fitted
L – Fuß (Fuß abgekantet) L – Foot (Foot bevelled)
G – Fuß (Fuß eingebettet) G – Foot (Foot embedded in a groove)
